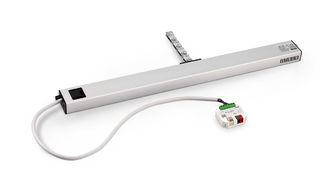

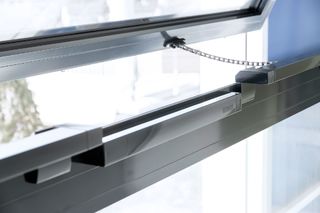

Slimchain * Motor de correia em design apelativo com muitas possibilidades de aplicação na versão 24 V
- A estética elegante e discreta integra-se perfeitamente no design da fachada
- Curso de acionamento progressivamente ajustável e velocidades individuais para a ventilação e o sistema de extração de fumaça e calor
- Disponível como versão especial - possibilidade de configuração do curso, comprimento do cabo, cor e alinhamento da porta que abre para a esquerda/direita
- Sincronização de no máx. quatro automatismos sem controlador externo
- Interruptor DIP para comutação do modo de operação (Solo e Syncro, Master, Slave)
- Montagem rápida e simples com o sistema de montagem Smart fix
- IQ windowdrive - Comando do automatismo inteligente
- Testado como aparelho de extração natural de fumaça e calor segundo a EN 12101-2
Áreas de aplicação
- Sistema de extração de fumo e calor e ventilação natural (24 V) na zona da fachada
- Possibilidade de aplicação no sistema de entrada e extração de ar
- Janelas com folhas basculantes, rebatíveis e giratórias que abrem para dentro e para fora
- Janelas projetantes e de abertura paralela
- Montagem em janelas de madeira, plástico ou janelas metálicas
- Montagem da folha, de caixilho ou integrada
- Solução de sistema em combinação com o motor de bloqueio Power lock
Situações de montagem em objetos de referência e vídeos

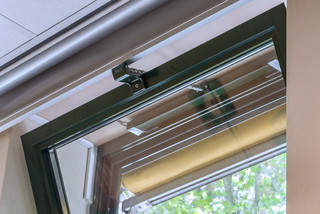

Motor de corrente Slimchain
Motor de corrente Slimchain em edifício de escritórios © Exorbitart / GEZE GmbH

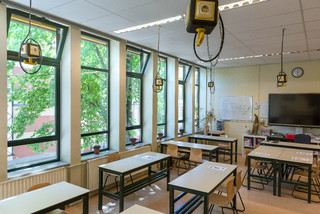

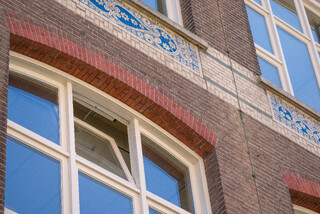

Solução de ventilação na Gymnasium Praedinius
As janelas automatizadas são uma solução de ventilação de fácil utilização. Os sistemas de janelas podem ser integrados de forma flexível no sistema de gestão de edifícios, de modo que as janelas abram e fechem automaticamente em horários específicos ou em determinadas situações. © Zweitse Korten / GEZE GmbH
Motor de corrente Slimchain 24V
Na Praedinius-Gymnasium, os motores de janela estão conectados a sensores da qualidade do ar. Assim, as janelas são abertas automaticamente se for detetado um valor excessivo de CO₂ na sala. © Zweitse Korten / GEZE GmbH
Motor de corrente Slimchain 24V
Solução de ventilação conveniente e de fácil utilização: Na Praedinius-Gymnasium (escola secundária Praedinius), os motores das janela estão conectados a sensores da qualidade do ar e abrem automaticamente à medida que a qualidade do ar cai. © Zweitse Korten / GEZE GmbH

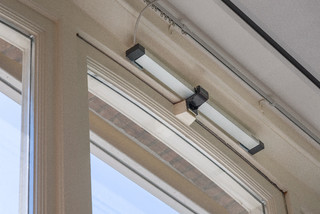

Power lock e Slimchain
Motor de corrente Slimchain em design apelativo com muitas aplicações em combinação com motor de bloqueio Power lock. © GEZE GmbH
Power lock e Slimchain
Motor de corrente Slimchain em design apelativo com muitas aplicações em combinação com motor de bloqueio Power lock. © GEZE GmbH

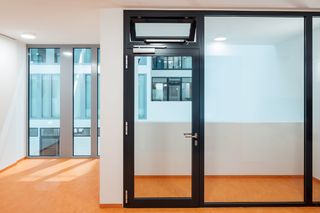

TS 5000 ECline com Slimchain em montagem do marco, construído na prefeitura de Leonberg
Contacto de fecho superior da porta com calha deslizante para portas de uma folha com apoio da abertura para abertura simples e passagem cómoda pela porta © Jürgen Pollak / GEZE GmbH

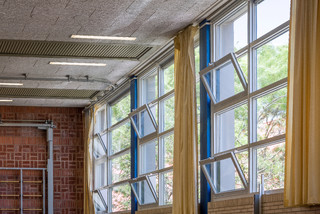

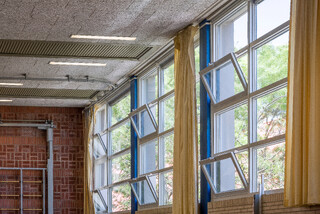

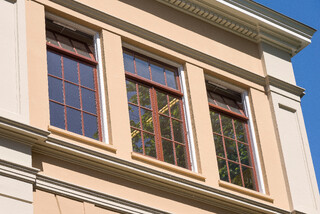

Motores de janela Slimchain 24V na Praedinius-Gymnasium
O ar fresco começa com janelas que podem ser comodamente abertas. Aqui, os automatismos são conectadas de forma ideal ao sistema de gestão de edifícios - totalmente com controlo eletrónico através de sensores do CO₂, de temperatura, de fogo ou de fumaça ou através de KNX. © Zweitse Korten / GEZE GmbH

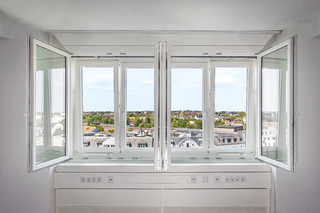

Motor de corrente Slimchain, Motor de bloqueio Power lock
Motor de corrente em design apelativo com muitas possibilidades de aplicação na versão 24 V, montado em edifício residencial © GEZE GmbH

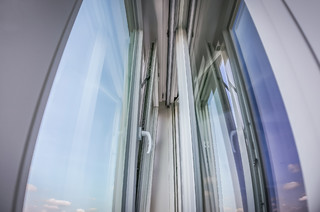

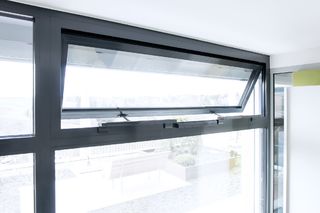

Motor de corrente Slimchain, instalado num edifício de escritórios
Sistema de extração de fumaça e calor e ventilação natural (24 V) na zona da fachada Possibilidade de aplicação no sistema de entrada e extração de ar © Exorbitart / GEZE GmbH
Motor de corrente Slimchain com o scanner laser LZR-i100 instalado em um edifício de escritório
Motor de corrente Slimchain com scanners laser LZR-i100 em um design atraente com muitas aplicações © Jürgen Pollak / GEZE GmbH
Nota sobre segurança
A queda de folhas de janela pode constituir uma ameaça considerável para a saúde e a vida das pessoas que se encontrem nas imediações. Por isso, quando são usados automatismos GEZE em janelas basculantes, devem obrigatoriamente ser aplicados compassos de segurança GEZE.
Especificações do produto
| Slimchain | |
| Dimensões | 25 x 44 mm |
| Espaço necessário no caixilho (mín.) | Montagem do marco EW: 40 mm, montagem da folha EW: 16/21 mm, montagem do marco AW: 31 mm |
| Espaço necessário na folha (mín.) | Montagem do marco EW: 40 mm, montagem da folha EW: 34/29 mm, montagem do marco AW: 19 mm |
| Velocidade de abertura da extração de fumo e calor | 15 mm/s |
| Velocidade de abertura ventilação | 5 mm/s |
| Velocidade de fecho (máx.) | 5 mm/s |
| Força de compressão (máx.) | 100 N (em função do curso), ver diagrama de carga |
| Força de fecho (máx.) | 2000 N |
| Força de tração | 300 N |
| Peso da folha | 200 kg* |
| Área de sobreposiçao | 0 - 23 mm (em função da aplicação e do conjunto de suportes) |
| Tensão em operação | 24 V ± 25 % |
| Tensão de serviço | 24 V DC |
| Consumo elétrico | 1.1 A |
| Consumo elétrico conforme a área de aplicação | Ventilação (24 V): 0,9 A; sistema de extração de fumo e calor (18 V): 1,1 A |
| Consumo de potência | 22 W |
| Tempo de ativação | 30 % |
| Comprimento especial de cabo de ligação | 5 m, 7.5 m |
| Secção transversal mín. do fio | 0.75 mm² |
| Número de condutores | 4 condutores |
| Temperatura de serviço | -5 - 70 °C |
| Tipo de proteção | IP40 |
| Classe de proteção | III |
| Função Syncro | Sim |
| Velocidade de abertura ajustável (ventilação) | Sim |
| Bloqueio adicional disponível | Sim |
| Tipo de bloqueio adicional | Motor de bloqueio |
| Tipo de redução do curso | Aparelho de ajuste, Definição de fábrica |
| Desconexão da posição final saliente | eletronicamente através de um sensor de movimentos interno |
| Desconexão da posição final recolhida | eletronicamente através do consumo elétrico |
| Desligamento de sobrecarga | Sim |
| Abertura completa em 60 seg | Sim, inclusive motor de bloqueio |
| Testado quanto ao extrator natural de calor e fumo | Sim |
| Informação adicional do extrator natural de fumaça e calor | Sim, inclusive motor de bloqueio |
| Quantidade de automatismos de sincronização | 4 |
| Compatível com KNX | Sim |
| Janelas basculantes PARA DENTRO montagem do marco | Sim |
| Janelas basculantes PARA DENTRO montagem da folha | Sim |
| Janelas basculantes PARA FORA montagem do marco | Sim |
| Janelas giratórias PARA DENTRO montagem do marco | Sim |
| Janelas giratórias PARA DENTRO montagem da folha | Sim |
| Janelas giratórias PARA FORA montagem do marco | Sim |
| Janelas rebatíveis PARA DENTRO montagem do marco | Sim |
| Janelas rebatíveis PARA FORA montagem do marco | Sim |
| Janelas deslizantes PARA FORA montagem do marco | Sim |
| Janelas de abertura paralela PARA FORA montagem do marco | Sim |

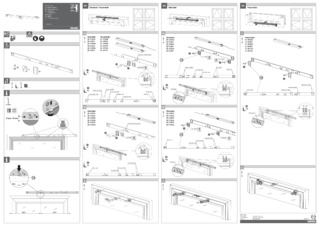

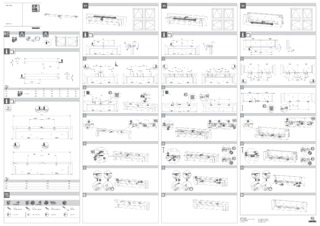

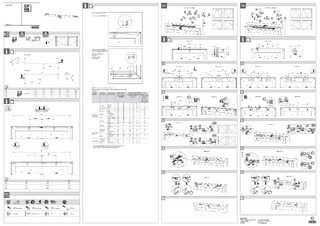

Transferências
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Jürgen Biniasch / GEZE GmbH
LABELLING OBLIGATION: © Jürgen Biniasch / GEZE GmbH
LABELLING OBLIGATION: © Zweitse Korten / GEZE GmbH
LABELLING OBLIGATION: © Zweitse Korten / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Zweitse Korten / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Zweitse Korten / GEZE GmbH
LABELLING OBLIGATION: © Jürgen Pollak / GEZE GmbH

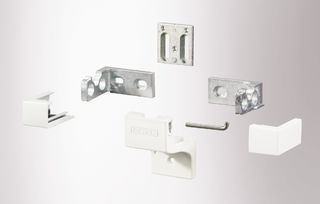

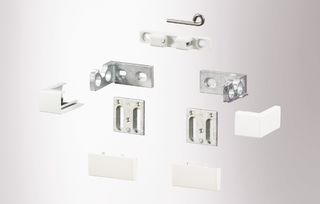

Variantes & Material de fixação
* Aviso sobre os produtos expostos
Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
