ECchain * Motor de correia com consolas universais para automatizações simples no modo de ventilação
- Motor de correia económico e potente para aplicações de ventilação com 230 V
- Ajuste variável do curso para 200 mm ou 400 mm para diferentes requisitos de ventilação
- Suportes e consolas universais para sistemas de perfis convencionais
- Montagem simples e rápida
- Aplicação variável em claraboias pequenas
Áreas de aplicação
- Ventilação natural (230 V) também para a construção de casas residenciais
- Janelas com folhas basculantes, rebatíveis e giratórias que abrem para dentro e para fora
- Montagem em janelas de madeira, plástico ou janelas metálicas
- Montagem de topo
Situações de montagem em objetos de referência e vídeos

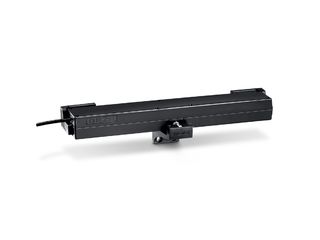

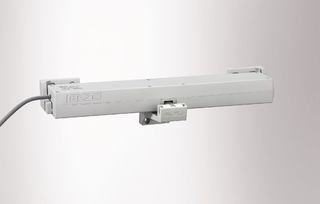

Motor de corrente ECchain
Motor de corrente com consolas universais para automatizações simples no funcionamento da ventilação, montado em edifício residencial © GEZE GmbH
Nota sobre segurança
A queda de folhas de janela pode constituir uma ameaça considerável para a saúde e a vida das pessoas que se encontrem nas imediações. Por isso, quando são usados automatismos GEZE em janelas basculantes, devem obrigatoriamente ser aplicados compassos de segurança GEZE.
Especificações do produto
| ECchain | |
| Dimensões | 409 x 44 x 63 mm |
| Espaço necessário no caixilho (mín.) | Montagem do marco EW: 55 mm, montagem do marco AW: 35 mm |
| Espaço necessário na folha (mín.) | Montagem do marco EW: 37 mm, montagem do marco AW: 20 mm |
| Velocidade de abertura ventilação | 9 mm/s |
| Velocidade de fecho (máx.) | 9 mm/s |
| Força de compressão (máx.) | 250 N |
| Força de fecho (máx.) | 1800 N |
| Força de tração | 250 N |
| Peso da folha | 200 kg* |
| Área de sobreposiçao | 10 - 23 mm |
| Tensão em operação | 230 V ± 10 % |
| Tensão de serviço | 230 V |
| Consumo elétrico | 0.13 A |
| Consumo de potência | 30 W |
| Tempo de ativação | 30 % |
| Secção transversal mín. do fio | 0.75 mm² |
| Número de condutores | 4 condutores |
| Temperatura de serviço | -5 - 60 °C |
| Tipo de proteção | IP30 |
| Classe de proteção | II |
| Desconexão da posição final saliente | Interruptor fim-de-curso |
| Desconexão da posição final recolhida | eletronicamente através do consumo elétrico |
| Desligamento de sobrecarga | Sim |
| Janelas basculantes PARA DENTRO montagem do marco | Sim |
| Janelas giratórias PARA DENTRO montagem do marco | Sim |
| Janelas giratórias PARA FORA montagem do marco | Sim |
| Janelas rebatíveis PARA FORA montagem do marco | Sim |
Transferências
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Variantes & Material de fixação
* Aviso sobre os produtos expostos
Os produtos acima mencionados podem variar em forma, tipo, caraterísticas e função (conceção, dimensões, disponibilidade, homologações, normas, etc.) dependendo do país. Em caso de perguntas, por favor contacte a sua pessoa de contacto GEZE ou envie-nos um E-Mail .
