TS 500 NV com imobilização

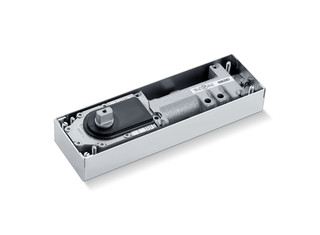

Corpo de fecho TS 500 NV * Corpo base para o contacto de fecho da porta no chão EN 1-4

TS 550 NV Contacto de fecho da porta no chão para portas de batente / portas pendulares de 1 folha
  • Força de fecho ajustável EN1-4 progressivamente
  • Para utilização em portas que abrem para a direita e para a esquerda sem conversão
  • A velocidade de fecho pode ser adaptada individualmente
  • Batente hidráulico, que acelera a porta pouco antes do sistema fechado
  • Amortecimento da abertura integrado, trava portas abertas subitamente
  • Todas as funções ajustáveis por cima e em estado montado
Contacte-nos

Áreas de aplicação

  • Portas de encosto e pendulares direitas e esquerdas
  • Portas de encosto e pendulares até larguras de folha de 1 100 mm e 150 kg de peso
  • Montagem no chão tapada na horizontal
  • Não é permitida a utilização em portas de proteção contra fogo e fumaça.

Especificações do produto

Corpo de fecho TS 500 NV
Aplicação e porta pendular/de encosto Porta de encosto, Porta pendular
Ângulo de abertura (máx.) 170 °
Largura da folha (máx.) 1100 mm
Peso da folha (máx.) 150 kg
Direção DIN esquerda/direita
Conformidade com as normas EN 1154:1996/A1:2002/AC:2006
Comprimento 278 mm
Largura 82 mm
Altura 42 mm
Área de regulação caixa de cimento, comprimento 10 mm
Área de regulação caixa de cimento, largura 10 mm
Área de regulação caixa de cimento, altura 6 mm
Força de fecho regulável Sim, progressiva
Velocidade de fecho regulável Sim
Batente final regulável Sim, através da válvula
Amortecimento de abertura integrado fixado mecanicamente
Posição do ajuste da força de fecho em cima
Válvula de segurança contra sobrecarga Sim
Válvulas termo-estabilizadas Sim
Efeito de fecho a partir de 170 °
