Calha deslizante, de 1 folha

TS 5000 * Mola de porta de calha deslizante para portas de uma folha até uma largura de 1.400 mm

Contacto de fecho da porta TS 5000 TS 5000, Contacto de fecho superior da porta com calha deslizante para portas de uma folha
  • Força de fecho progressivamente ajustável de EN2-6
  • Para utilização em portas que abrem para a direita e para a esquerda sem conversão
  • Batente hidráulico, que acelera a porta pouco antes do sistema fechado
  • A velocidade de fecho pode ser adaptada individualmente
  • Amortecimento da abertura integrado, trava portas abertas subitamente
  • Indicação ótica da força de fecho para controlar facilmente o ajuste
Mostrar mais
  • Todas as funções ajustáveis pela frente
Contacte-nos

TS 5000

Esta mola superior para portas de uma folha representa um claro guia linear. Está aprovada para a montagem em portas corta-fogo e corta-fumo.

Áreas de aplicação

  • Portas de proteção contra fogo e fumaça
  • Portas de encosto à direita e à esquerda
  • Portas de encosto até larguras da folha de 1400 mm
  • Montagem da folha da porta no lado da dobradiça e montagem de topo no lado contrário da dobradiça

Situações de montagem em objetos de referência e vídeos

Design discreto para portas batente modernas: o contacto de fecho da porta GEZE TS 5000 O TS 5000 fecha portas eficazmente e adapta-se bem à arquitetura

Design discreto para portas batente modernas: o contacto de fecho da porta GEZE TS 5000

O TS 5000 fecha portas eficazmente e adapta-se bem à arquitetura © Nicolas Thome / GEZE GmbH

Especificações do produto

TS 5000
Sem barreiras conforme DIN 18040 até uma largura da folha (máx.) em mm 1100 mm
Largura da folha (máx.) 1400 mm
Tipo de montagem Montagem da folha da porta lado da dobradiça, Montagem de topo lado contrário da dobradiça
Ângulo de abertura (máx.) 180 °
Adequação portas corta-fogo Sim
Força de fecho regulável Sim, progressiva
Velocidade de fecho regulável Sim
Batente final regulável Sim, através da válvula
Amortecimento de abertura integrado Sim, hidraulicamente ajustável
Posição do ajuste da força de fecho Frente
Indicação ótica da força de fecho Sim
Imobilização Opcional

Transferências

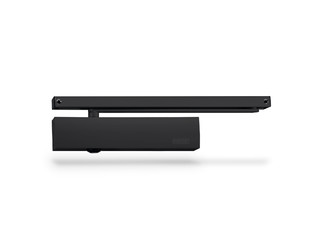

Contacto de fecho da porta TS 5000

LABELLING OBLIGATION:  © GEZE GmbH

Ilustrações do produto (46511)
Contacto de fecho da porta TS 5000

LABELLING OBLIGATION:  © GEZE GmbH

Ilustrações do produto (1378678)

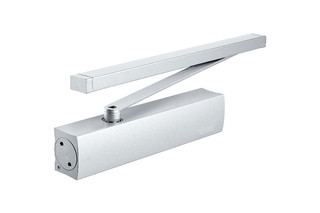

Contacto de fecho da porta TS 5000, calha deslizante regulável em altura

LABELLING OBLIGATION:  © GEZE GmbH

Ilustrações do produto (842395)

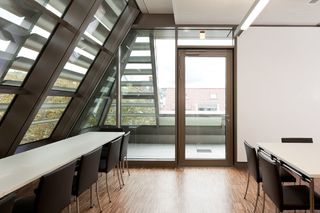

Contacto de fecho da porta TS 5000 com calha deslizante de paragem t

LABELLING OBLIGATION:  © Dirk Wilhelmy / GEZE GmbH

Situação de montagem (45330)
Contacto de fecho da porta TS 5000 instalado na Rheinlandhaus, em Colónia.

LABELLING OBLIGATION:  © Lothar Wels / GEZE GmbH

Situação de montagem (51089)
Contacto de fecho da porta TS 5000 montado na entrada do Pavilhão Desportivo em Zadar, Croácia.

LABELLING OBLIGATION:  © Robert Les / GEZE GmbH

Situação de montagem (45146)

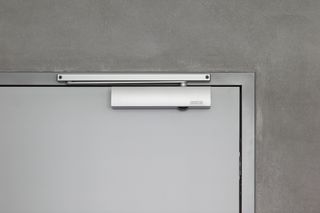

Contacto de fecho da porta TS 5000 montado no edifício da empresa em Vector, Estugarda.

LABELLING OBLIGATION:  © Dirk Wilhelmy / GEZE GmbH

Situação de montagem (44563)
Contacto de fecho da porta TS 5000 montado no Salão Esportivo em Zadar, Croácia.

LABELLING OBLIGATION:  © Robert Les / GEZE GmbH

Situação de montagem (45520)
Contacto de fecho da porta TS 5000 no asilo em Bad Lippspringe.

LABELLING OBLIGATION:  © Martin Jakob / GEZE GmbH

Situação de montagem (45610)
Contacto de fecho da porta TS 5000 no hall de entrada do Sports Hall em Zadar, Croácia.

LABELLING OBLIGATION:  © Robert Les / GEZE GmbH

Situação de montagem (44279)
Contacto de fecho da porta TS 5000 no hall de entrada do Sports Hall em Zadar, Croácia.

LABELLING OBLIGATION:  © Robert Les / GEZE GmbH

Situação de montagem (44523)
Contacto de fecho da porta TS 5000 numa porta exterior para o pátio interior do Kö-Bogen II

LABELLING OBLIGATION:  © Jürgen Biniasch / GEZE GmbH

Situação de montagem (1942925)
Contacto de fecho da porta TS 5000, Casa de saúde Integra, Ronnenberg

LABELLING OBLIGATION:  © Lothar Wels / GEZE GmbH

Situação de montagem (50254)

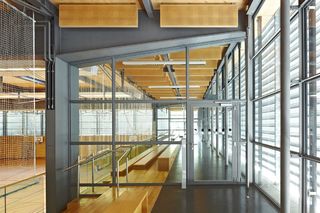

Contacto de fecho da porta TS 5000, Centro de Escolas Profissionais de Munique

LABELLING OBLIGATION:  © Robert Sprang / GEZE GmbH

Situação de montagem (51865)
Contacto de fecho da porta TS 5000, EnBW Biberach

LABELLING OBLIGATION:  © Nikolaus Grünwald / GEZE GmbH

Situação de montagem (43840)

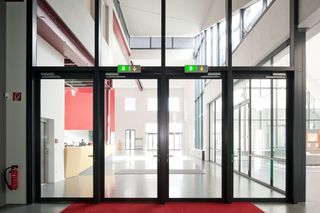

Contacto de fecho da porta TS 5000, montada no Museu Têxtil e Industrial em Augsburg.

LABELLING OBLIGATION:  © Dirk Wilhelmy / GEZE GmbH

Situação de montagem (48226)

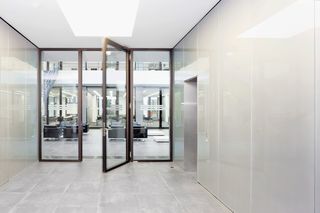

Contacto de fecho da porta TS 5000, montado no Edifício da Generali em Colónia.

LABELLING OBLIGATION:  © Lothar Wels / GEZE GmbH

Situação de montagem (50525)

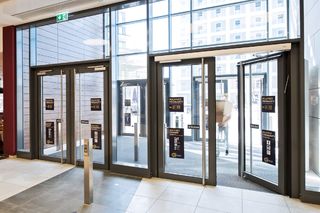

Contacto de fecho superior da porta com calha deslizante - TS 5000 e acionamento de porta giratória/contacto de fecho da porta - TSA 160 NT IS/TS, Milaneo

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

Situação de montagem (579795)

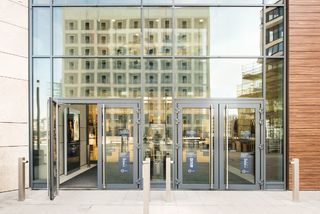

Contacto de fecho superior da porta com calha deslizante - TS 5000 e automatismo de porta batente/contacto de fecho da porta - TSA 160 NT IS/TS, Milaneo

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

Situação de montagem (579790)
Contacto de fecho superior da porta TS 5000, instalado no Pavilhão Desportivo em Zadar, Croácia.

LABELLING OBLIGATION:  © Robert Les / GEZE GmbH

Situação de montagem (44765)

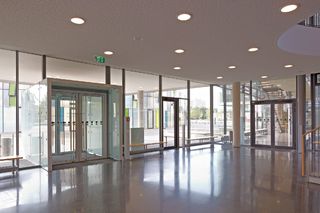

Entrada do Centro de formação profissional com portas giratórias e saída de emergência

LABELLING OBLIGATION:  © Robert Sprang / GEZE GmbH

Situação de montagem (51695)

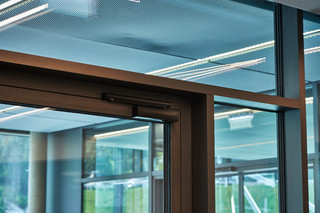

Panorama Restaurant no cume de Zugspitze

LABELLING OBLIGATION:  © Robert Sprang / GEZE GmbH

Situação de montagem (1485111)

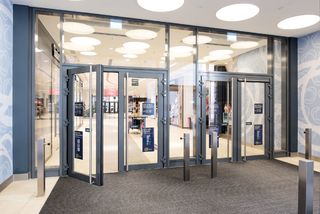

Solução de acesso com TS 5000, TSA 160 NT IS / TS e RWA K 600 T na Milaneo de Estugarda

LABELLING OBLIGATION:  © Jürgen Pollak / GEZE GmbH

Situação de montagem (579792)
TS 5000 + OL 90 N transmissão envidraçada sem mástique, Augustinum

LABELLING OBLIGATION:  © Dirk Wilhelmy / GEZE GmbH

Situação de montagem (44512)

Variantes & Material de fixação

Calha deslizante TS 5000 / TS 3000 regulável em altura
Peças

Calha deslizante TS 5000 / 3000 regulável em altura

Com compensação da altura +/- 2 mm e alavanca

Detalhes do produto
Calha deslizante TS 3/5000 BG
Peças

Calha deslizante TS 5000 / 3000

Calha deslizante standard com alavanca

Detalhes do produto
GEZE TS 5000 Corpo de fecho
Peças

Corpo de fecho TS 5000

Elemento base para mola de calha deslizante EN 2-6 com amortecimento de abertura

Detalhes do produto
